日本原裝進口FREEBEAR舉模器型號：AFU-3836-5
發布時間：2020-07-28 10:33:20 點擊次數：616

FREEBEAR舉模器AFU-3836系列特點：


方槽插入式自由載體單元AFU-3836系列。

通過供應壓縮空氣，內置在每個活塞中的自由熊同時上升。在安裝時，通過對機器的床進行方槽加工，可以進行夾具、模具、工件的搬運和定位。


AFU-3836系列。

(通過模具自重或強制排氣而下降)。

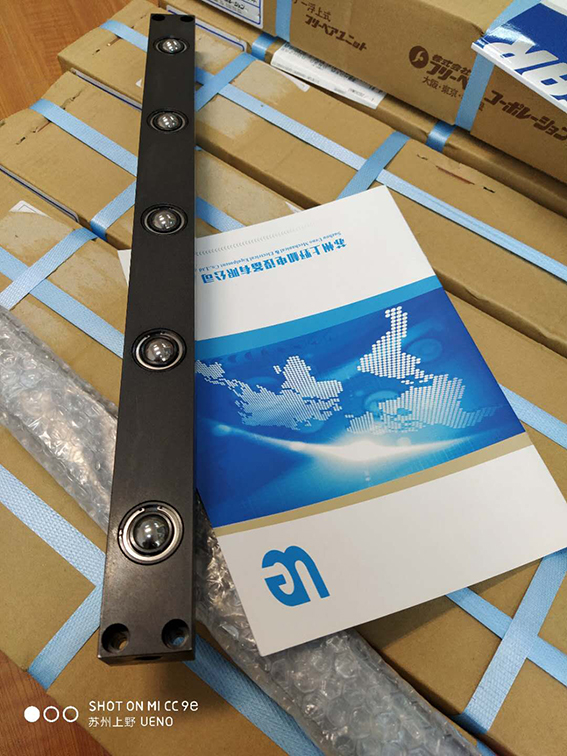

微信圖片_20200508093731.jpg實物圖片


蘇州上野機電設備有限公司銷售電話：17895046997  劉經理


標準品

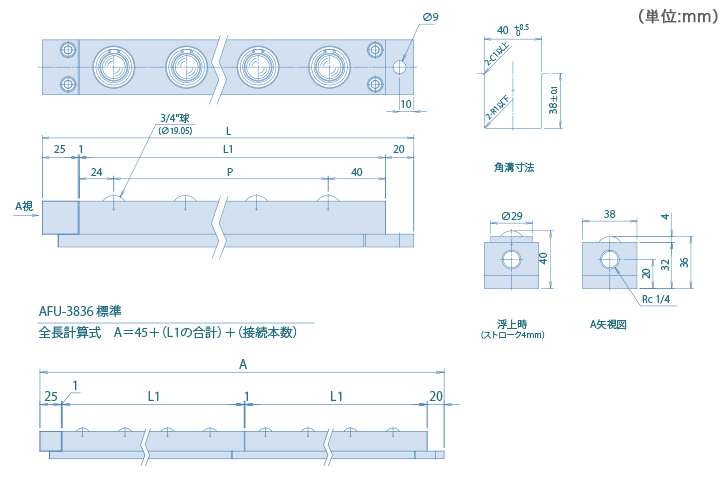

AFU-3836-series 標準品 寸法

4點固定タイプ

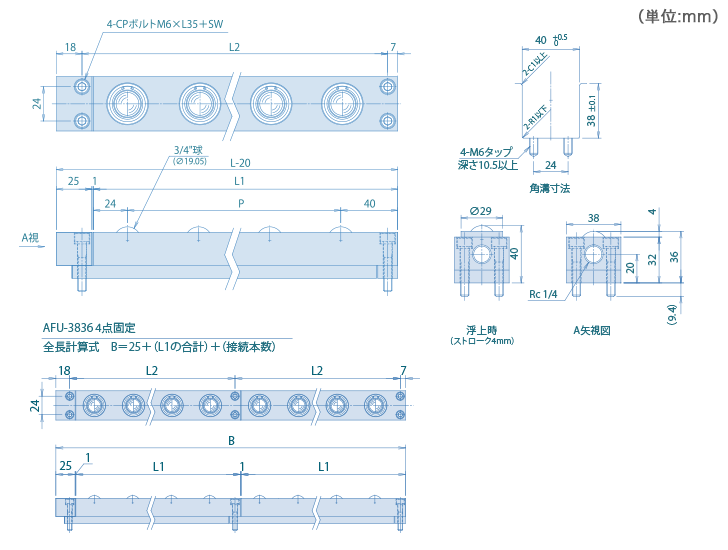

AFU-3836-series 4點固定タイプ 寸法

型式本體寸法自重空気圧と負荷能力との関係kN(kgf)データ
ダウンロード
（DXF/PDF）
LL1L2PAFU 1本フリーベア1個
使用空気圧 MPa（kgf/?）使用空気圧 MPa（kgf/?）
0.40
（4.1）		0.50
（5.1）		0.60
（6.1）		0.40
（4.1）		0.50
（5.1）		0.60
（6.1）		標準品4點固定タイプ
AFU-3836-11106465–0.80.24
（24.5）		0.31
（31.6）		0.39
（39.8）		0.24
（24.5）		0.31
（31.6）		0.39
（39.8）		DXFPDFDXFPDF
AFU-3836-2160114115501.20.48
（48.9）		0.62
（63.2）		0.78
（79.5）		DXFPDFDXFPDF
AFU-3836-32101641652×P50=1001.70.72
（73.4）		0.93
（94.8）		1.17
（119.3）		DXFPDFDXFPDF
AFU-3836-42602142153×P50=1502.10.96
（97.9）		1.24
（126.4）		1.56
（159.1）		DXFPDFDXFPDF
AFU-3836-53102642654×P50=2002.51.20
（122.4）		1.55
（158.1）		1.95
（198.8）		DXFPDFDXFPDF
AFU-3836-63603143155×P50=2503.01.44
（146.8）		1.86
（189.7）		2.34
（238.6）		DXFPDFDXFPDF
AFU-3836-74103643656×P50=3003.41.68
（171.3）		2.17
（221.3）		2.73
（278.4）		DXFPDFDXFPDF
AFU-3836-84604144157×P50=3503.81.92
（195.8）		2.48
（252.9）		3.12
（318.2）		DXFPDFDXFPDF
AFU-3836-95104644658×P50=4004.32.16
（220.3）		2.79
（284.5）		3.51
（357.9）		DXFPDFDXFPDF
AFU-3836-105605145159×P50=4504.72.40
（244.7）		3.10
（316.1）		3.90
（397.7）		DXFPDFDXFPDF
AFU-3836-1161056456510×P50=5005.12.64
（269.2）		3.41
（347.7）		4.29
（437.5）		DXFPDFDXFPDF
AFU-3836-1266061461511×P50=5505.52.88
（293.7）		3.72
（379.3）		4.68
（477.2）		DXFPDFDXFPDF
AFU-3836-1371066466512×P50=6006.03.12
（318.2）		4.03
（411.0）		5.07
（517.0）		DXFPDFDXFPDF
AFU-3836-1476071471513×P50=6506.43.36
（342.6）		4.34
（442.6）		5.46
（556.8）		DXFPDFDXFPDF
AFU-3836-1581076476514×P50=7006.83.60
（367.1）		4.65
（474.2）		5.85
（596.5）		DXFPDFDXFPDF
AFU-3836-1686081481515×P50=7507.33.84
（391.6）		4.96
（505.8）		6.24
（636.3）		DXFPDFDXFPDF
AFU-3836-1791086486516×P50=8007.74.08
（416.0）		5.27
（537.4）		6.63
（676.1）		DXFPDFDXFPDF
AFU-3836-1896091491517×P50=8508.14.32
（440.5）		5.58
（569.0）		7.02
（715.8）


蘇州上野機電設備有限公司銷售型號：


AFU-3836-1


AFU-3836-2


AFU-3836-3


AFU-3836-4


AFU-3836-5


AFU-3836-6


AFU-3836-7


AFU-3836-8


AFU-3836-9


AFU-3836-10


AFU-3836-11


AFU-3836-12


AFU-3836-13


AFU-3836-14


AFU-3836-16


AFU-3836-17


AFU-3836-18


AFU-3836AL-1


AFU-3836AL-2


AFU-3836AL-3


AFU-3836AL-4


AFU-3836AL-5


AFU-3836AL-6


AFU-3836AL-7


AFU-3836AL-8


AFU-3836AL-9


AFU-3836AL-10


AFU-3836AL-11


AFU-3836AL-12


AFU-3836AL-13


AFU-3836AL-14


AFU-3836AL-15


AFU-3836AL-16


AFU-3836AL-17


AFU-3836AL-18


AFU-3836AL-19


AFU-3836AL-20


AFU-3836AL-21


AFU-3836AL-22


AFU-3836AL-23


AFU-3836AL-24


AFU-3836AL-25


AFU-3836AL-26



?
