日本原裝進口VALCOM沃康稱重傳感器型號：VC6B-500KN
發(fā)布時間：2020-08-04 17:26:04 點擊次數：590
蘇州上野機電設備有限公司銷售電話：17895046997 劉經理
華沙型·平整型繪圖儀
VC6B series200kN~2MN
- 豐富多彩的堅固類型
- 優(yōu)良的耐環(huán)境性
體積小、重量輕
方法
| 額定輸出功率 | 2-2.48 mV/V(無靈敏度調整) |
|---|
| 非直線性的. | ±1%R.C.(球面受金具使用時)(※1) |
|---|
| 滯后(滯后) | 耐壓硬質板使用時：±0.5%R.C.
加載按鈕，使用筆式軸承時：±0.3%R.C.200kN僅：±0.5%R.C.
球面軸承配件使用時：±0.5%R.C. |
|---|
| 零平衡(零平衡) | ±0.0248 mV/V |
|---|
| 零點的溫度影響 | ±0.05%R.C./10℃ |
|---|
| 輸出的溫度影響 | ±0.1%R.C./10℃ |
|---|
| 容許超負荷(超負荷) | 150%R.C. |
|---|
| 靜態(tài)極限橫力 | 耐壓硬質板使用時：不可指定
加載按鈕，文達軸承20%
使用球面接收配件時3% |
|---|
| 相對振動應力 | 70% |
|---|
| 溫度補償范圍 | -10-70℃(結露，不可結冰) |
|---|
| 允許的溫度范圍 | -30-85℃(結露，不可結冰) |
|---|
| 保存溫度范圍 | -50-85℃(結露，不可結冰) |
|---|
| 輸入電阻. | 380~420Ω |
|---|
| 輸出電阻. | 280~360Ω |
|---|
| 推薦的施加電壓 | 5V或更低 |
|---|
| 施加電壓范圍 | 0.5-20V |
|---|
| 絕緣電阻. | 5GΩ以上 |
|---|
| 保護結構的保護 | 相當于IP68(注1) |
|---|
| 電纜 | φ5.4 mm帶屏蔽6米直接連接 |
|---|
- (※1)加載按鈕、文達軸承使用時：±0.4%R.C./耐壓板使用時：±1%R.C.
- 蠕變30分鐘(溫度補償范圍內)：±0.06%R.C.
- (注1)由于電纜外皮的老化，電纜取出口的密封性可能會降低。

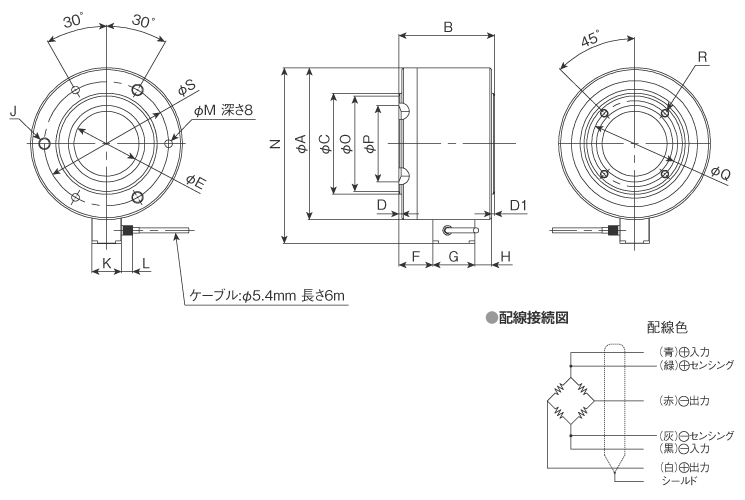

型號的選擇
| 選擇 | 型式 | 額定容量(容量) | 額定位移量 | 固有振動數 | A | B | C+0.1 | D | D1 | E+0.1 | F |
|---|
| VC6B-200KN | 200 kN(千N) | 約0.13毫米 | 11.6 kHz | 80 | 60 | 40.4 | 1 | 1 | 32 | 16.25 |
| VC6B-500KN | 500 kN | 約0.15毫米 | 14.4 kHz | 52 |
| VC6B-1MN | 1 MN | 約0.20毫米 | 6.1 kHz | 159 | 100 | 88 | 2 | 3 | 68 | 35.5 |
| VC6B-2MN | 2 MN | 約0.20毫米 | 6.9 kHz | 106 |
| 型式 | G | H | J | K | L | MH11 | N | O | P | Q+0.1 | R | S+0.1 | 質量(質量) |
|---|
| VC6B-200KN | 42 | 0.75 | M8
深8. | 26 | 12 | 6 | 100 | - | 35 | 48 | M6
深8. | 64 | 約1.6公斤 |
| VC6B-500KN | - | - | 42 | 約1.8公斤 |
| VC6B-1MN | 44 | 17.5 | M12
深15. | 31 | 8 | 184 | - | 75 | 98 | M8
深15. | 130 | 約10.1公斤 |
| VC6B-2MN | 100 | 80 | 90 | 約10.7公斤 |
