在線咨詢PST 系列
除震機構是采用已成熟的技術,圓頂萬向活塞結構!
在水平方向上能發揮優越的除震性能。
特色
除震機構是采用已成熟的技術,圓頂萬向活塞結構!在水平方向上能發揮優越的除震性能。
另外,由于是確保大容量的構造,在垂直方向上具有優異的防震性能。
再加上,透過"可調節壓差流量器",將除震及防震性能調節到最佳平衡的狀態。

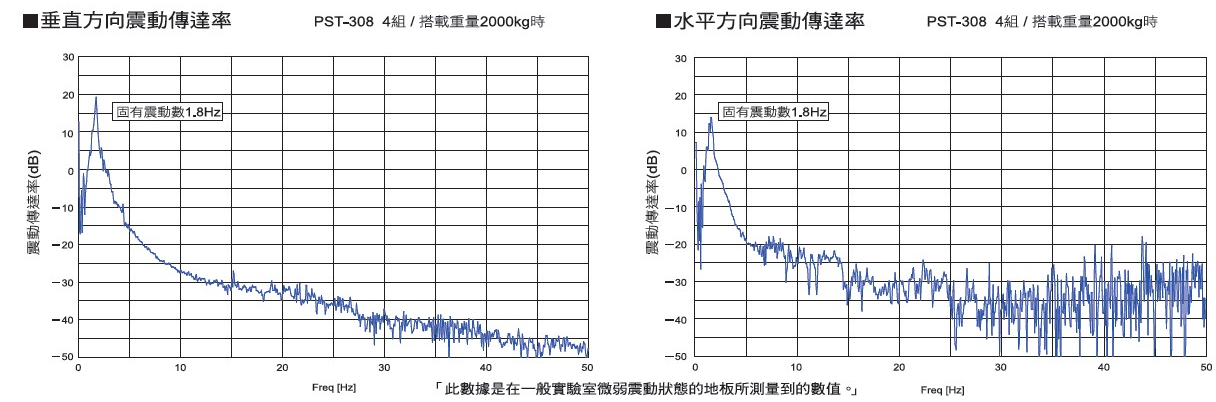

震動傳達率
實現在垂直、水平方向都能有低頻的固有震動數

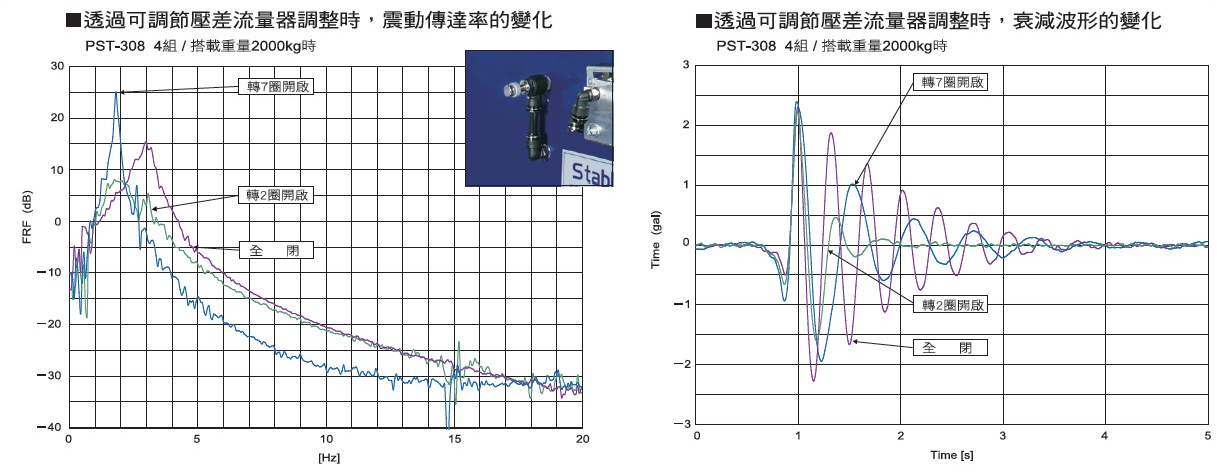

可調節壓差流量器
可將除震性能和衰減性能調節到最佳狀態。
對舒適環境的堅持(無塵室對應)
采用集中排氣閥門,可在無塵的環境中作業。即使停止運轉時也沒有金屬接觸的情形,發塵量極少。

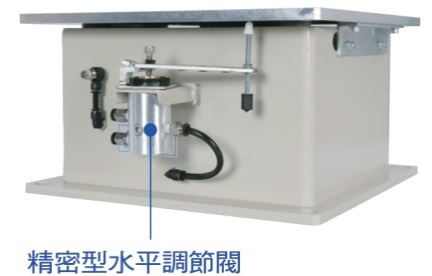

精密水平調節
水平調節閥精度可達±0.05~0.1mm

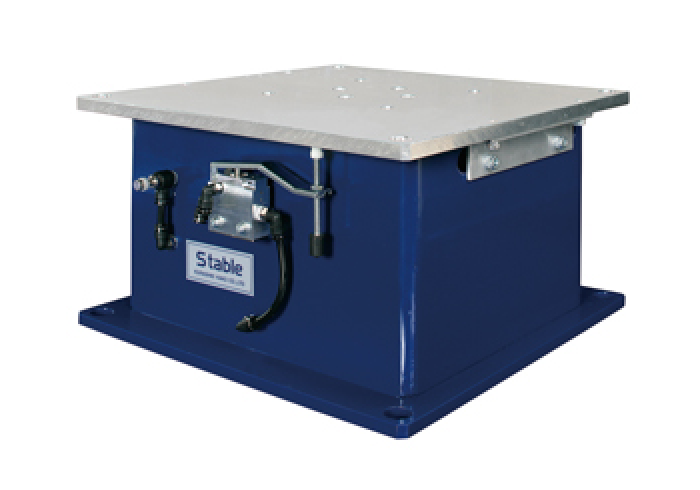

本體顏色(PHOTO:象牙色)
可變更本體的顏色,請聯絡洽詢。

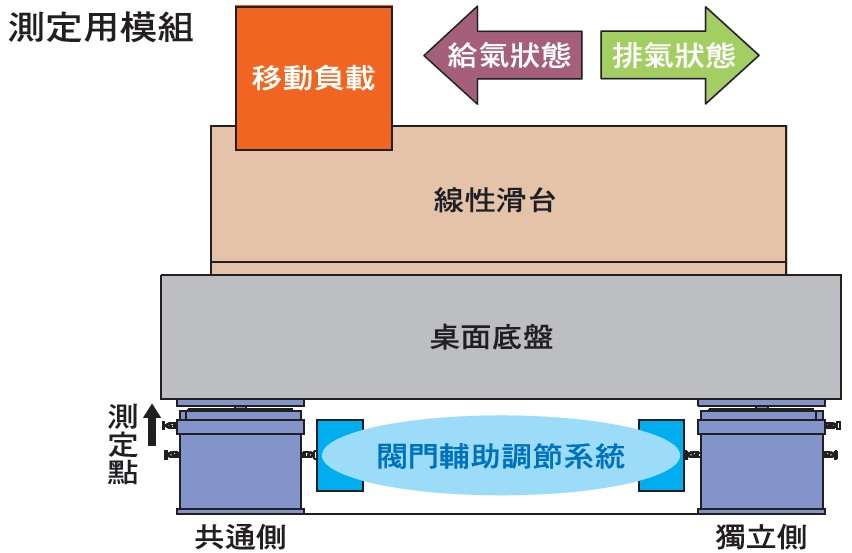

閥門輔助調節系統[PAT.P]
設備中線性滑臺等大的重心移動時的除震,為使滑臺的傾斜變位迅速復歸至水平,必須快速、大量的排氣、給器的條件高速控制。而閥門輔助調節系統即可達成使命。

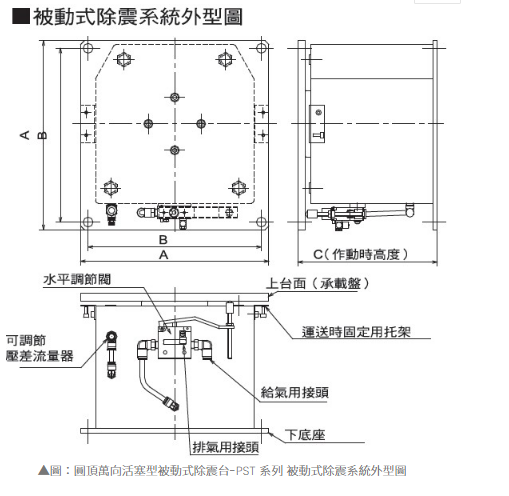

被動式除震系統規格表 | ( )內為圓頂萬向活塞 | |||||
型號 | PST-304 (-DG) | PST-305 (-DG) | PST-306 (-DG) | PST-308 (-DG) | PST-311 (-DG) | PST-314 (-DG) |
外型尺寸 A | 170X170 | 170X170 | 200X200 | 250X250 | 320X320 | 430X430 |
安裝尺寸 B | 150X150 | 150X150 | 180X180 | 230X230 | 290X290 | 400X400 |
作動高度 C | 185 | 185 | 185 | 185 | 185 | 185 |
最低高度 D | 180 | 180 | 180 | 180 | 180 | 180 |
安裝孔徑 E | 10 | 10 | 10 | 13 | 18 | 18 |
上臺面厚度 T | 10 | 10 | 10 | 10 | 10 | 10 |
下底座厚度 F | 6 | 6 | 6 | 6 | 9 | 12 |
製品重量 | 7 | 7 | 12 | 17 | 38 | 75 |
配件 | 附過濾功能的氣體調節閥、?6尼龍軟管(供氣)藍色..…5m ?6排氣用管(黑色)..…5m、配管用轉接器.....3個 |
被動式除震系統規格表 | ( )內為圓頂萬向活塞 | |||||
型號 | PST-304( -DG) | PST-305(-DG) | PST-306(-DG) | PST-308( - DG) | PST-311 ( -DG) | PST-314( -DG) |
除震方式 | 萬向活塞型氣壓彈簧。圓頂萬向活塞型氣壓彈簧 | |||||
固有震動數 | 垂直方向:2.0Hz~2.5Hz | 垂直方向:1.5Hz?2.0Hz 水平方向:1.5Hz~1.8Hz(水平方向:0.8Hz?1.0Hz) | ||||
水平方向:1.5Hz~1.8Hz | ||||||
(水平方向:0.8Hz~1.0Hz) | ||||||
搭載重量(4組)kg | ?400 | ?700 | ?1250 | ?3000 | ?6000 | ?12000 |
供給壓力(Mpa) | 0.4~0.7 | |||||
外型尺寸A | 170x170 | 170x170 | 200x200 | 250x250 | 320x320 | 430x430 |
安裝尺寸B | 150x150 | 150x150 | 180x180 | 230x230 | 290x290 | 400x400 |
作動高度C | 185 | 185 | 185 | 185 | 185 | 185(190) |
製品重量 | 7 | 7 | 12 | 17 | 38 | 75(80) |
