倉敷化工 KURASHIKI KAKO氣壓彈簧PSD 系列
倉敷化工 KURASHIKI KAKO氣壓彈簧PSD 系列 在金屬筒體內設置如橡膠隔板的特殊的氣墊,有著出色的防震性能。
全國服務熱線:0512-6605 1469
在線咨詢倉敷化工 KURASHIKI KAKO氣壓彈簧PSD 系列
在金屬筒體內設置如橡膠隔板的特殊的氣墊,有著出色的防震性能。

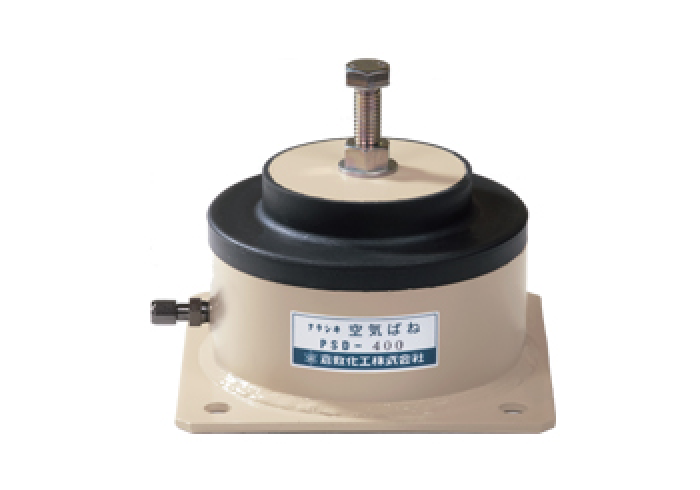

PSD型氣壓彈簧在金屬筒體內設置如橡膠隔板的特殊的氣墊,有著出色的防震性能!
另外,產品高度低且易于使用、安裝,為易保存的氣壓彈簧。
防震、除震用途
1.優秀防震効果
在最大載重時,固有振動數為3~4Hz,能發揮防振接近PSB型氣壓彈簧的性能。
2.優越隔音効果
隔絕如引擎盤簧上看到的浪涌現象,可得到隔音效果。
3.橡膠的減衰効果
橡膠膜較厚,橡膠本體具有衰減效果。
4.安全性高
側面為金屬制,有輕微碰觸時,也具有安全性。
5.產品高度低
產品高度為全尺寸共通的90mm的低型設計。
6.水平調整容易
本產品為空氣密封TYPE,由于封入空氣,在本體裝備著輪胎閥(汽車用)。
用另售的氣壓夾頭(空氣封入治具),能簡單地封入空氣。
另外,按壓輪胎閥的中心就能簡單地排出空氣,水平調整容易。

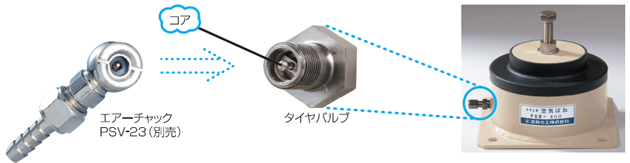

▲圖:倉敷化工 KURASHIKI_氣壓彈簧-PSD 系列 氣壓夾頭
7.安裝、保養容易
有內部致動器,即使在空氣沒有進入的狀態下,也能支撐機器,在安裝、保養上容易。

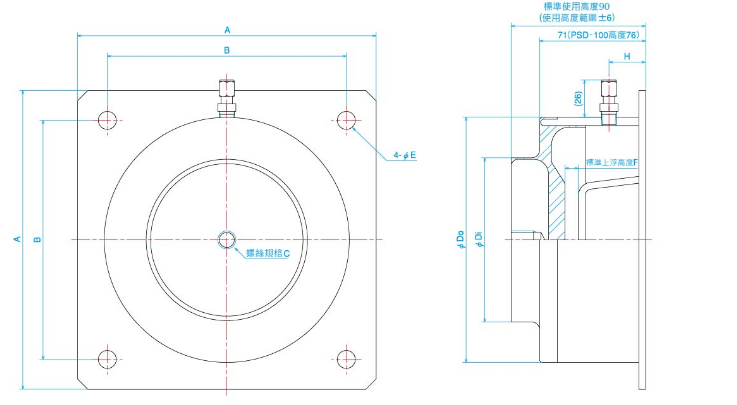

產品型號 | 尺 寸 (mm) | 產品重量 (kg) | |||||||
A | B | C | Do | Di | E | F | H | ||
PSD-100 | 125 | 100 | M10x深10 | 100 | 38 | 10 | 6 | 23 | 1.9 |
PSD-200 | 125 | 100 | M12x深15 | 100 | 60 | 10 | 9 | 23 | 1.8 |
PSD-400 | 160 | 125 | M12x深15 | 138 | 90 | 12 | 9 | 25 | 3.5 |
PSD-600 | 200 | 160 | M12x深15 | 164 | 110 | 12 | 9 | 25 | 5.3 |
PSD-1000 | 250 | 200 | M16x深15 | 212 | 150 | 14 | 9 | 26 | 7.0 |
PSD-2000 | 350 | 315 | M16x深 15 | 314 | 240 | 14 | 9 | 26 | 15.5 |
產品型號 | 使用載重範圍(N) | 尺寸 | 產品重量 (kg) | ||||||||
最輕 | 最重 | A | B | C | Do | Di | E | F | H | ||
PSD-100 | 500 | 1000 | 125 | 100 | M10x深10 | 100 | 38 | 10 | 6 | 23 | 1.9 |
PSD-200 | 1000 | 2000 | 125 | 100 | M12x深15 | 100 | 60 | 10 | 9 | 23 | 1.8 |
PSD-400 | 2000 | 4000 | 160 | 125 | M12x深15 | 138 | 90 | 12 | 9 | 25 | 3.5 |
PSD-600 | 4000 | 6000 | 200 | 160 | M12x深15 | 164 | 110 | 12 | 9 | 25 | 5.3 |
PSD-1000 | 6000 | 10000 | 250 | 200 | M16x深15 | 212 | 150 | 14 | 9 | 26 | 7.0 |
PSD-2000 | 10000 | 20000 | 350 | 315 | M16x深 15 | 314 | 240 | 14 | 9 | 26 | 15.5 |

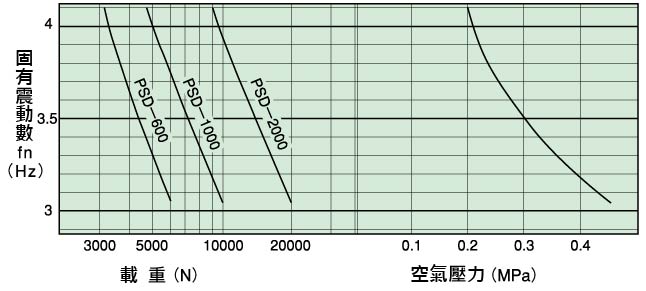

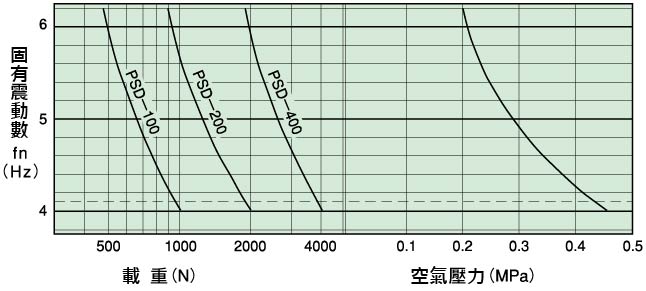

支撐點荷重規格表

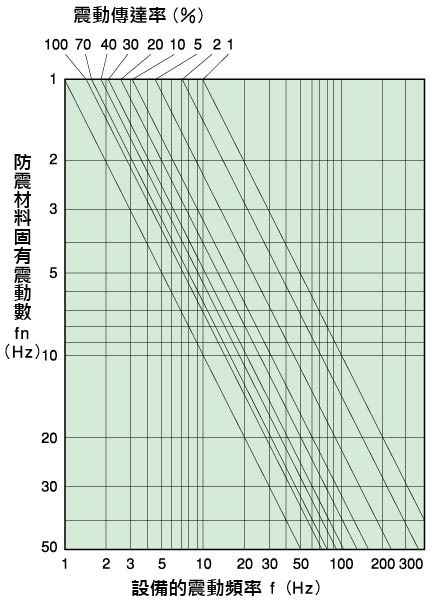

震動傳達率線圖
