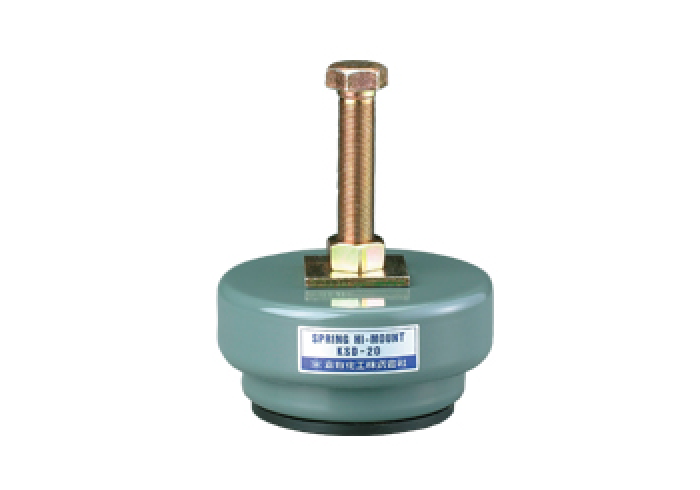

倉敷化工 KURASHIKI KAKO防震腳SPRING HI-MOUNT 系列
倉敷化工 KURASHIKI KAKO防震腳SPRING HI-MOUNT 系列 以盤型彈簧設計強化防震效果的高效率腳座
全國服務熱線:0512-6605 1469
在線咨詢倉敷化工 KURASHIKI KAKO防震腳SPRING HI-MOUNT 系列
以盤型彈簧設計強化防震效果的高效率腳座
特色
1. 利用盤型彈簧與橡膠的固有特性,根據特殊配置的結構,針對小型設備對沖擊振動的吸收也十分出色。
2.可以直接安裝在機械上,不需要特別的基礎工程。
主要用途
· 金屬加工機械:機器沖壓(小型、中型),抽褶,制造業者。
· 工作機械:銑床,研削盤,切齒盤,插床。
· 産業機械:射出成型機,卷料機,研磨機,印刷機器,食品加工機,線材加工機。

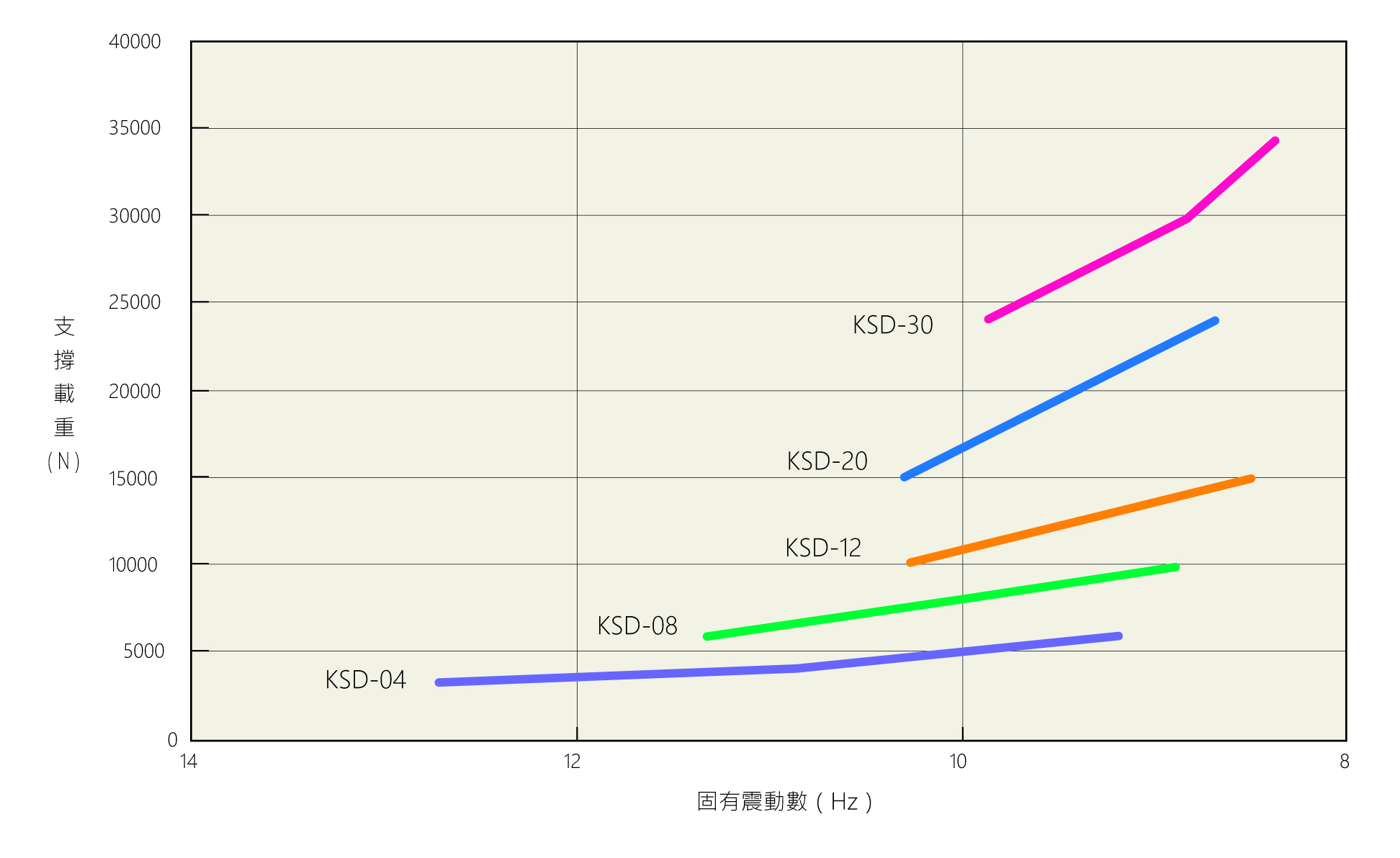

SPRING HI-MOUNT系列支撐荷重與固有震動數

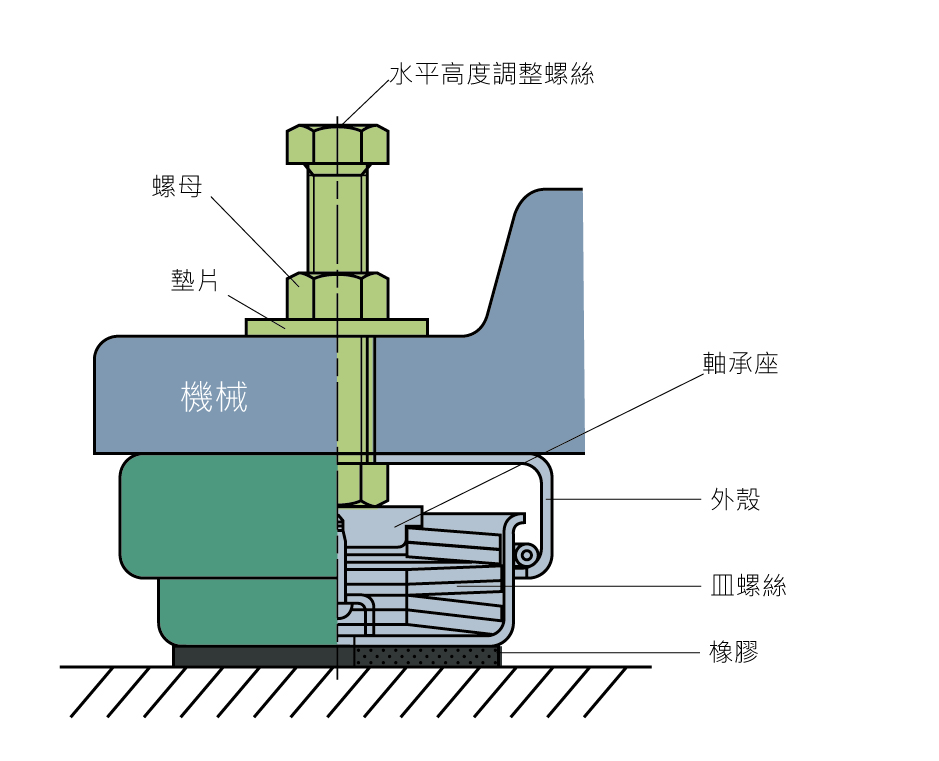

安裝方法
1. 把Spring HI-mount放在防振做的機器的螺絲孔下。
2.從上側彈簧HI-MOUNT的螺絲孔插入螺絲,到軸承座停止插入螺絲。
3.插入水平調整螺絲的話,能調高HI-MOUNT的高度。
4.接著將螺母完全地鎖緊。

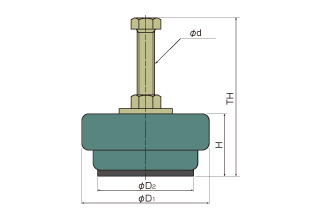

■規格表 | (單位:mm ) | |||||||||
產品型號 | 最小載重 N | 最大載重 N | φD1 | φD2 | ( H ) | d | 螺絲長 L | TH | 可安裝 底座厚度 | |
水平高度調整量 | ||||||||||
KSD-04 | 2900 | 5900 | 150 | 112 | 65 | +15 | M20 | 120 | 180 | 59 |
KSD-08 | 5900 | 9800 | 150 | 112 | 65 | +15 | M20 | 120 | 180 | 59 |
KSD-12 | 9800 | 14700 | 150 | 112 | 66 | +10 | M20 | 120 | 180 | 64 |
KSD-20 | 14700 | 23500 | 150 | 112 | 73 | +10 | M20 | 120 | 190 | 64 |
KSD-30 | 23500 | 33300 | 150 | 112 | 78 | +7 | M20 | 120 | 195 | 67 |
