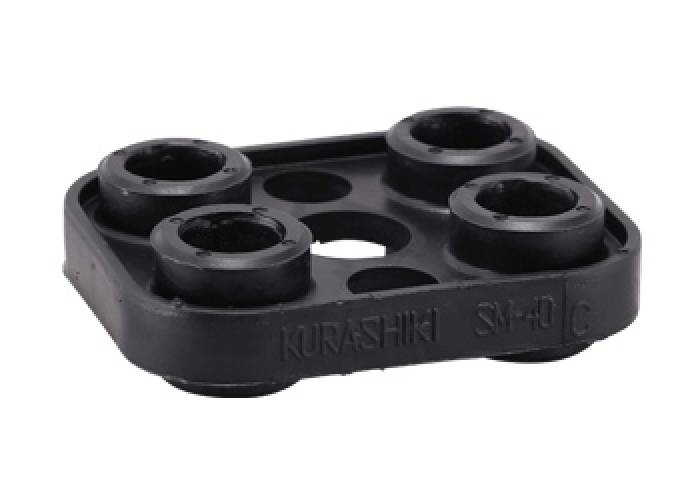

倉敷化工 KURASHIKI KAKO 彈簧式橡膠底座 SM 系列
倉敷化工 KURASHIKI KAKO 彈簧式橡膠底座 SM 系列 .防震性能遠遠超越橡膠墊,使用上更容易 .有便利的配件可供選擇
全國服務熱線:0512-6605 1469
在線咨詢倉敷化工 KURASHIKI KAKO 彈簧式橡膠底座
SM 系列
.防震性能遠遠超越橡膠墊,使用上更容易
.有便利的配件可供選擇
產品特色
1.防震性能遠遠超越橡膠墊,使用上更容易
2.有便利的配件可供選擇
主要用途
空調設備、配管支撐、各種產業設備。
A | B | C | |
20 | 20 | 13 | |
20 | 20 | 13 | |
30 | 22 | 10 | |
30 | 22 | 10 |
2900 | { | 300 | } | 880 | { | 900 | } | |
4400 | { | 450 | } | 1180 | { | 1200 | } |

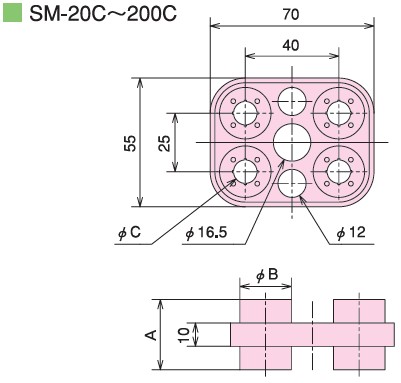

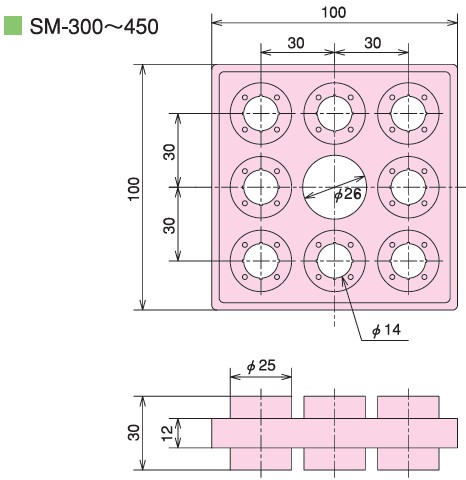

產品規格
200 | { | 20 | } | 59 | { | 60 | } | |
390 | { | 40 | } | 110 | { | 110 | } | |
980 | { | 100 | } | 250 | { | 250 | } | |
2000 | { | 200.0 | } | 490 | { | 500 | } |
2900 | { | 300 | } | 880 | { | 900 | } | |
4400 | { | 450 | } | 1180 | { | 1200 | } |
8.6 | 4 | 4.6 | 26 | 12.5 | 10.5 | ||
11.3 | 5 | 6.3 | 30 | 14.5 | 12.5 | ||
13.6 | 5 | 8.6 | 36 | 19 | 17 | ||
15.2 | 6 | 9.2 | 44 | 23 | 21 | ||
17.5 | 6 | 11.5 | 52 | 27.5 | 25.5 |
金屬板為熔融亞鉛鍍金(RoHS對應)墊圈為SUS

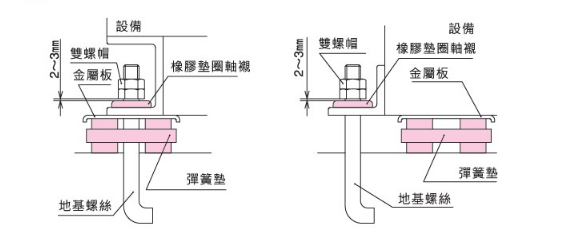

使用方法、說明圖
使用方法
1. SM-20C ~ SM-200C有剪裁容易的設計,從安裝地基螺絲用的中央貫通孔旁先裁切出縫隙。即使是既有的設備從側面插入的方式,簡單的追加安裝。

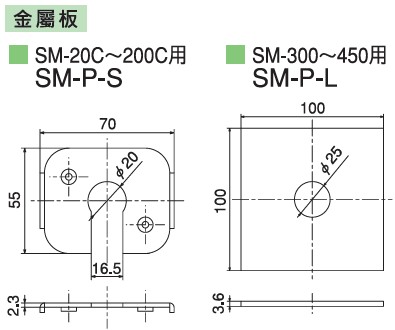

2. 若不希望設備底部接觸彈簧墊,請務必加購選購用配件中的金屬板。
3. 必須要有耐震對策時,請務必確保安裝材料、地基螺絲的強度。
4. 為防止螺絲傳導震動,安裝時要預留螺帽與橡膠墊圈軸襯間的間距。
