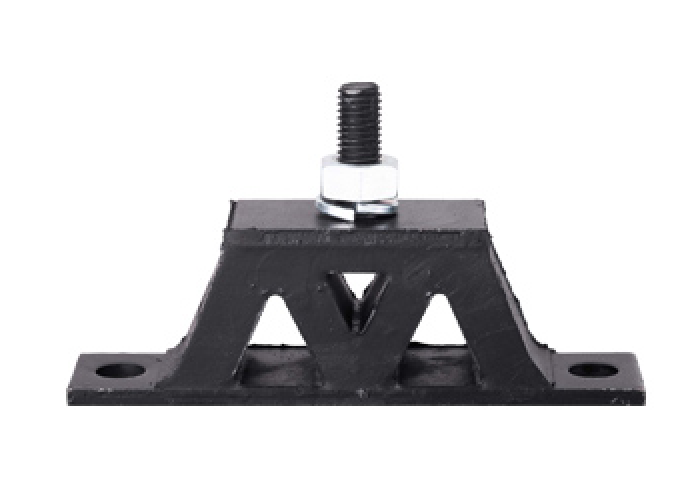

倉敷化工 KURASHIKI KAKO山型橫剛性防震橡膠 KD 系列
倉敷化工 KURASHIKI KAKO山型橫剛性防震橡膠 KD 系列 .垂直方向的彈簧系數小 .適合低轉速的防震 .由于寬度小,即便是一側的空間受限也能安裝
全國服務熱線:0512-6605 1469
在線咨詢倉敷化工 KURASHIKI KAKO山型橫剛性防震橡膠
KD 系列
.垂直方向的彈簧系數小
.適合低轉速的防震
.由于寬度小,即便是一側的空間受限也能安裝
產品特色
1.垂直方向的彈簧系數小
和圓形防震橡膠相比垂直方向的彈簧系數低,而且水平方向的安定性較好,適合在低速運轉但產生較大振幅的機器。
2.適合低轉速的防震
3.由于寬度小,即便是一側的空間受限也能安裝
主要用途
震動盤、震動輸送機、震動篩選機、計量?jī)x器盤、冷凍機、壓縮機。

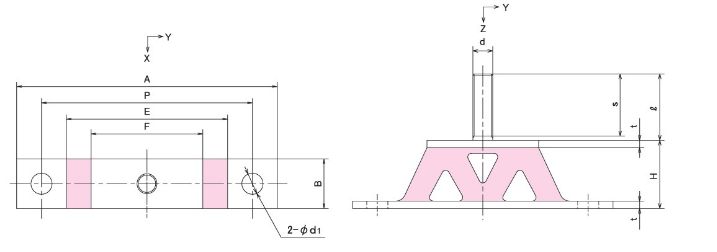

型 號 | 標 準 尺 寸 mm | ||||||||||
A | B | H | t | E | F | P | d | l | s | d1 | |
KD-40 | 125 | 30 | 40 | 4.5 | 80 | 55 | 104 | M10 | 29 | 25 | 11 |
KD-45 | 160 | 35 | 45 | 4.5 | 100 | 70 | 130 | M12 | 34 | 34 | 14 |
KD-55 | 210 | 40 | 55 | 6 | 130 | 90 | 170 | M16 | 54 | 54 | 17 |
KD-65 | 245 | 50 | 65 | 9 | 165 | 115 | 205 | M16 | 50.5 | 50.5 | 20 |
附上六角螺帽、彈簧墊圈各1個。 規格表 |
特 性 值 | Z方向支撐載重 N{kgf} | 容許載重N{kgf} | Z方向彈簧系數Kz N/mm{kgf/cm} | ||||
Z方向 | X方向 | Y方向 | |||||
KD-40 | ?340 { 35} | 690 { 70} | 120 {12} | 140 {14} | 200 {200} | 0.17 | 0.20 |
KD-45 | ?490 { 50} | 980 {100} | 220 {22} | 200 {20} | 250 {250} | 0.22 | 0.20 |
KD-55 | ?880 { 90} | 1720 {175} | 440 {45} | 340 {35} | 280 {290} | 0.25 | 0.20 |
KD-65 | ?1230{125} | 2500 {250} | 440 {45} | 390 {40} | 360 {370} | 0.19 | 0.16 |
橡膠材質為硬度60的天然橡膠。
