TSUBAKI椿本 蝸輪驅動 EW/EWM, EWJ/EWJM系列
傳動能力,效率&成本的高度平衡下以確保高精度和緊湊性。 底腳安裝為基本型,輸出軸可提供實心軸或中空軸。 實心軸型最適于聯軸器聯結,鏈條·輸送帶的驅動。 種類豐富,有助于簡化裝置。
全國服務熱線:0512-6605 1469
在線咨詢特點
?高度平衡傳動能力與效率&成本。

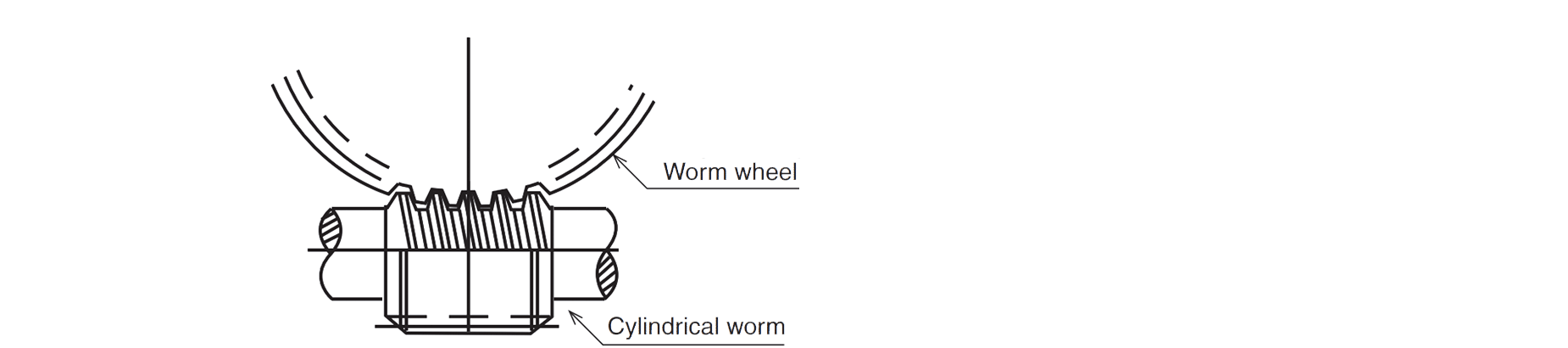

采用圓柱形蝸輪,利用長年積累的技術追求極致的齒面?zhèn)鲃?dòng)能力,高維度融合效率與成本。
?底腳安裝/安裝座,輸出軸可選擇實心軸或空心軸。
?提供小型~中型尺寸(芯間距離25~200)。
?EWJ系列采用安裝方向自由的專用箱體。
2. 產品規格
EW 系列
蝸輪齒輪種類 | 圓柱形蝸輪 | |
---|---|---|
尺寸 | 小型~中型 | |
芯間距離 80mm~200mm | ||
減速比 | 一級減速 | 1/10~1/60 |
高減速比 | 1/100~1/3600 | |
扭矩 | 300~5300 N?m |
EWJ 系列
蝸輪齒輪種類 | 圓柱形蝸輪 | |
---|---|---|
尺寸 | 小型 | |
芯間距離 25mm~70mm | ||
減速比 | 一級減速 | 1/10~1/60 |
高減速比 | 1/100~1/3600 | |
扭矩 | 12~300 N?m |
3. 結構

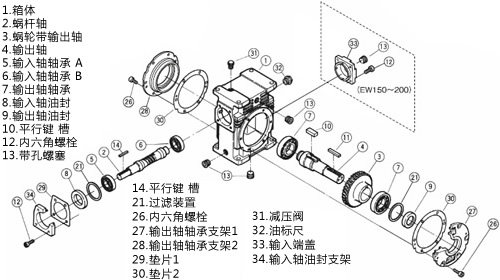

EW80~200
本圖為代表例。

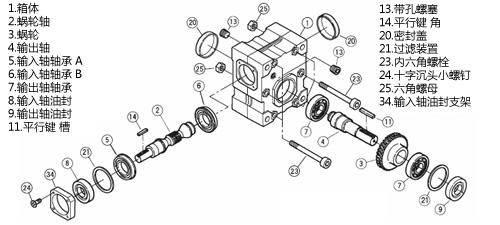

EWJ25~42
本圖為代表例。EWJ50~70的構造有若干不同。
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 實心 | EWJ25E10L EWJ25E10R EWJ25E10LR |
1/15 | 實心 | EWJ25E15L EWJ25E15R EWJ25E15LR |
1/20 | 實心 | EWJ25E20L EWJ25E20R EWJ25E20LR |
1/25 | 實心 | EWJ25E25L EWJ25E25R EWJ25E25LR |
1/30 | 實心 | EWJ25E30L EWJ25E30R EWJ25E30LR |
1/40 | 實心 | EWJ25E40L EWJ25E40R EWJ25E40LR |
1/50 | 實心 | EWJ25E50L EWJ25E50R EWJ25E50LR |
1/60 | 實心 | EWJ25E60L EWJ25E60R EWJ25E60LR |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 實心 | EWJ35E10L EWJ35E10R EWJ35E10LR |
1/15 | 實心 | EWJ35E15L EWJ35E15R EWJ35E15LR |
1/20 | 實心 | EWJ35E20L EWJ35E20R EWJ35E20LR |
1/25 | 實心 | EWJ35E25L EWJ35E25R EWJ35E25LR |
1/30 | 實心 | EWJ35E30L EWJ35E30R EWJ35E30LR |
1/40 | 實心 | EWJ35E40L EWJ35E40R EWJ35E40LR |
1/50 | 實心 | EWJ35E50L EWJ35E50R EWJ35E50LR |
1/60 | 實心 | EWJ35E60L EWJ35E60R EWJ35E60LR |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 實心 | EWJ42E10L EWJ42E10R EWJ42E10LR |
1/15 | 實心 | EWJ42E15L EWJ42E15R EWJ42E15LR |
1/20 | 實心 | EWJ42E20L EWJ42E20R EWJ42E20LR |
1/25 | 實心 | EWJ42E25L EWJ42E25R EWJ42E25LR |
1/30 | 實心 | EWJ42E30L EWJ42E30R EWJ42E30LR |
1/40 | 實心 | EWJ42E40L EWJ42E40R EWJ42E40LR |
1/50 | 實心 | EWJ42E50L EWJ42E50R EWJ42E50LR |
1/60 | 實心 | EWJ42E60L EWJ42E60R EWJ42E60LR |
