TSUBAKI椿本減速機蝸輪驅動 SW/SWM, SWJ/SWJM系列
采用軸上安裝·法蘭安裝的專用箱體,有助于簡化裝置。 輸出軸提供實心軸·空心軸兩類,還備有動力鎖·錐形套等形式。 有助于削減組裝工時。
全國服務熱線:0512-6605 1469
在線咨詢特點
?高度平衡傳動能力與效率&成本。

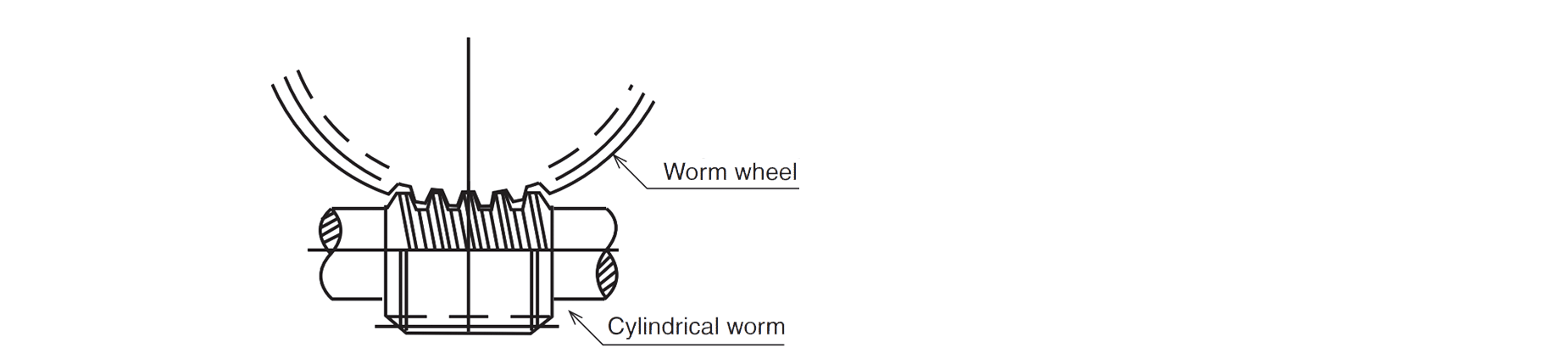

采用圓柱形蝸輪,利用長年積累的技術追求極致的齒面?zhèn)鲃?dòng)能力,高維度融合效率與成本。
?軸上&法蘭安裝設計有助于簡化裝置。
?提供小型~中型尺寸(芯間距離25~200)。
?SWJ系列采用安裝方向自由的專用箱體。
2. 產品規格
SW 系列
蝸輪齒輪種類 | 圓柱形蝸輪 | |
---|---|---|
尺寸 | 小型~中型 | |
芯間距離 80mm~200mm | ||
減速比 | 一級減速 | 1/10~1/60 |
高減速比 | 1/100~1/3600 | |
扭矩 | 300~5300 N?m |
SWJ 系列
蝸輪齒輪種類 | 圓柱形蝸輪 | |
---|---|---|
尺寸 | 小型 | |
芯間距離 25mm~70mm | ||
減速比 | 一級減速 | 1/10~1/60 |
高減速比 | 1/100~1/3600 | |
扭矩 | 12~300 N?m |

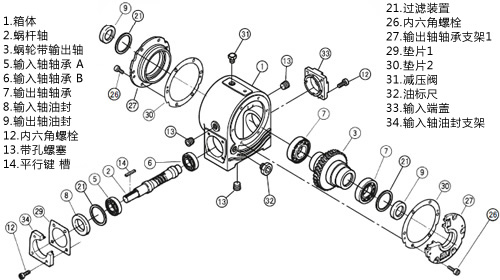

3. 結構 (SW80~200)
SW80~200
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ25E10DF |
1/15 | 中空 | SWJ25E15DF |
1/20 | 中空 | SWJ25E20DF |
1/25 | 中空 | SWJ25E25DF |
1/30 | 中空 | SWJ25E30DF |
1/40 | 中空 | SWJ25E40DF |
1/50 | 中空 | SWJ25E50DF |
1/60 | 中空 | SWJ25E60DF |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ35E10DF |
1/15 | 中空 | SWJ35E15DF |
1/20 | 中空 | SWJ35E20DF |
1/25 | 中空 | SWJ35E25DF |
1/30 | 中空 | SWJ35E30DF |
1/40 | 中空 | SWJ35E40DF |
1/50 | 中空 | SWJ35E50DF |
1/60 | 中空 | SWJ35E60DF |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ42E10DF |
1/15 | 中空 | SWJ42E15DF |
1/20 | 中空 | SWJ42E20DF |
1/25 | 中空 | SWJ42E25DF |
1/30 | 中空 | SWJ42E30DF |
1/40 | 中空 | SWJ42E40DF |
1/50 | 中空 | SWJ42E50DF |
1/60 | 中空 | SWJ42E60DF |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ50E10DF |
1/15 | 中空 | SWJ50E15DF |
1/20 | 中空 | SWJ50E20DF |
1/25 | 中空 | SWJ50E25DF |
1/30 | 中空 | SWJ50E30DF |
1/40 | 中空 | SWJ50E40DF |
1/50 | 中空 | SWJ50E50DF |
1/60 | 中空 | SWJ50E60DF |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ63E10DF |
1/15 | 中空 | SWJ63E15DF |
1/20 | 中空 | SWJ63E20DF |
1/25 | 中空 | SWJ63E25DF |
1/30 | 中空 | SWJ63E30DF |
1/40 | 中空 | SWJ63E40DF |
1/50 | 中空 | SWJ63E50DF |
1/60 | 中空 | SWJ63E60DF |
減速比 | 輸出軸 | E型 |
---|---|---|
1/10 | 中空 | SWJ70E10LF SWJ70E10RF |
1/15 | 中空 | SWJ70E15LF SWJ70E15RF |
1/20 | 中空 | SWJ70E20LF SWJ70E20RF |
1/25 | 中空 | SWJ70E25LF SWJ70E25RF |
1/30 | 中空 | SWJ70E30LF SWJ70E30RF |
1/40 | 中空 | SWJ70E40LF SWJ70E40RF |
1/50 | 中空 | SWJ70E50LF SWJ70E50RF |
1/60 | 中空 | SWJ70E60LF SWJ70E60RF |
