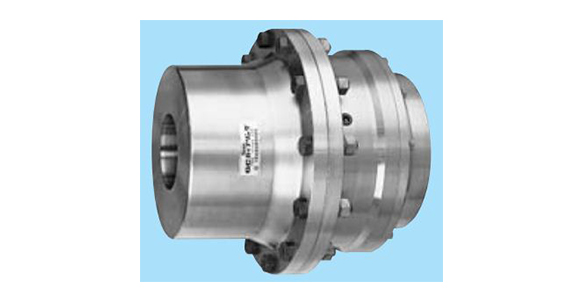

小型で大容量のトルクを伝達する製品。サイドカバー延長軸形。
【特長】
?軸心のくい違いや振れがある程度あっても、原動側のトルクを確実に伝達。
?使用中連結二軸が傾いても、自動的に調節(jié)吸収し、軸や軸受に無理な荷重がかからず、機械を保護。
?クラウニング歯車による可撓継手なので、耐摩耗性が大きく堅牢。
?センターとケースが分かれていて、取付け、取外しが容易なうえ、小型軽量で取付け空間が少ない。
?カップリング撓みによる二軸間の回転角にずれがない。
【用途】
?軸継手用、高速用、重荷重用として最適。
蘇州上野機電設備設備有限公司銷售電話:17895046997 劉經理

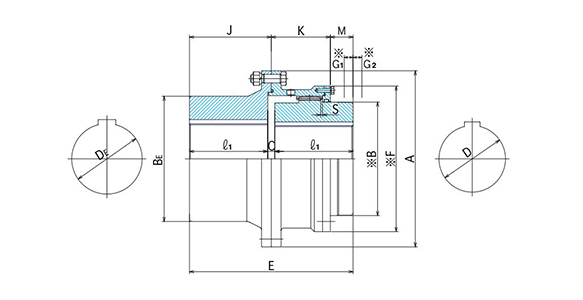

寸法図
形番 | 各部寸法(mm) | 貯油量 (l) | 質量 (kg) | GD2 (kgf?m2) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
外徑 (mm) A | E | l1 | C | K | M | J | BE | S | G1 | G2 | |||
450 | 418 | 200 | 18 | 151 | 58 | 209 | 320 | 5 | -3 | 80 | 2.1 | 304 | 18.2 |
500 | 494 | 236 | 22 | 168 | 79 | 247 | 380 | 6 | 10 | 80 | 3.1 | 453 | 37.0 |
560 | 552 | 265 | 22 | 187 | 89 | 276 | 430 | 6.5 | 7 | 80 | 3.8 | 664 | 70.0 |
630 | 658 | 315 | 28 | 213 | 116 | 329 | 500 | 8 | 17 | 80 | 5.8 | 1020 | 139 |
形番 | 回転數(rpm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 10 | 50 | 75 | 100 | 250 | 500 | 1000 | 1200 | 1500 | ||
450 | 強力形 | 18.2 174 | 182 174 | 912 174 | 1370 174 | 1820 174 | 4290 164 | 7780 149 | 13700 131 | 15900 126 | 18900 120 |
500 | 強力形 | 27.4 262 | 274 262 | 1370 262 | 2060 262 | 2740 262 | 6350 243 | 11400 219 | 20100 192 | 23200 184 | 27500 175 |
560 | 強力形 | 42.6 408 | 426 408 | 2130 408 | 3200 408 | 4260 408 | 9600 367 | 17200 329 | 30100 287 | 34600 276 | |
630 | 強力形 | 60.8 581 | 608 581 | 3040 581 | 4560 581 | 6080 581 | 15200 581 | 27500 526 | 47700 456 | 54900 437 |
