在線咨詢倉敷化工 KURASHIKI KAKO方形防震橡膠
RK 系列
.適用于建筑結構
.可廣泛用于大負載用途上
.適合用于預防高頻率的震動
.根據安裝的方向而有廣泛的應用
.不需要再做耐震對策
產品特色
1. 適用于建筑結構
工作室、隔音室、配管支撐...等,建材中需防震用途的部分都適用。
2.可廣泛用于大負載用途上
每一個支撐載重最大為24500N,可廣泛用于大負載用途上。
3.適合用于預防高頻率的震動
彈簧系數大,因此可用于大型設備,適合防止高頻率震動的傳達。
4.根據安裝的方向而有廣泛的應用
◎可以使用在切線方向、傾斜方向,對于低頻率震動也能有效應用。
◎設計上,兩段的固有震動數為一段的1/√ 2。
◎貫通孔Type在空間有限的地方也能夠加裝,有多種安裝方法可以應用。
5.不需要再做耐震對策
貫通孔Type 的中間有一個貫穿孔便于螺栓安裝用,能直接作為耐震對策的使用 。
主要用途
配管支撐、電梯卷揚機、立體停車場、引擎、工作母機、建筑用框架。

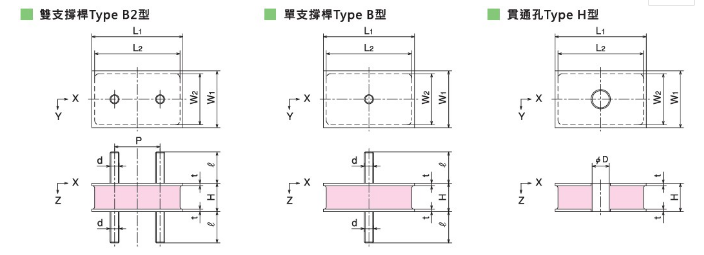

型 號 | 標 準 尺 寸 mm | ||||||||||
L1 | L2 | W1 | W2 | H | t | d | l | P | D | ||
RK-1610 | B2 B H | 160 | 150 | 100 | 90 | 50 | 4.5 | M16 | 55 | 80 | 30 |
RK-1413 | B2 B H | 140 | 130 | 130 | 120 | 50 | 6 | M20 | 59 | 70 | 34 |
RK-1813 | B2 B H | 180 | 170 | 130 | 120 | 50 | 6 | M20 | 59 | 90 | 34 |
RK-2213 | B2 B H | 220 | 210 | 130 | 120 | 50 | 6 | M20 | 59 | 110 | 34 |
B2型附上六角螺帽、彈簧墊圈各4個。B型附上六角螺帽、彈簧墊圈各2個。
規格表
特 性 值 | Z方向支撐載重 N {kgf } | 容許載重 N{kgf} | Z方向彈簧系數 Kz N/mm {Kgf/cm} | 剛性比 kx/kz | 剛性比 Ky/Kz | |||
Z方向 | X方向 | Y方向 | ||||||
RK-1610 | B2 B H | ?9800 {1000} | 19600 {2000} | 2500 {250} | 2500 {250} | 2450 {2500} | 0.12 | 0.12 |
RK-1413 | B2 B H | ?14700{1500} | 29400 {3000} | 3500 {360} | 3500 {360} | 4220 {4300} | 0.11 | 0.11 |
RK-1813 | B2 B H | ?19600{2000} | 39200 {4000} | 4200 {430} | 4200 {430} | 6180 {6300} | 0.09 | 0.09 |
RK-2213 | B2 B H | ?24500{2500} | 49000 {5000} | 5600 {570} | 5600 {570} | 8140 {8300} | 0.09 | 0.09 |
橡膠材質為天然橡膠。
