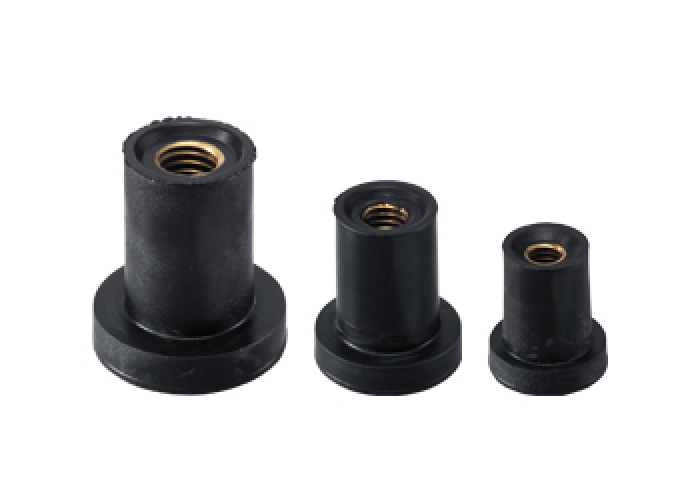

倉敷化工 KURASHIKI KAKO橡膠套筒 KT 系列
倉敷化工 KURASHIKI KAKO橡膠套筒 KT 系列 ．吸收震動、沖擊，降低固體音的發生 ．作業簡化降低成本 ．安裝簡單 ．對于液體、氣體有優越的密封效果
全國服務熱線：0512-6605 1469
在線咨詢倉敷化工 KURASHIKI KAKO橡膠套筒
KT 系列
．吸收震動、沖擊，降低固體音的發生
．作業簡化降低成本
．安裝簡單
．對于液體、氣體有優越的密封效果
產品特色
1. 吸收震動、沖擊
利用彈性結構，吸收震動、沖擊，降低固體音的發生。
2.作業簡化降低成本
3.安裝簡單
單側作業時，用螺絲起子就能簡單地鎖緊。
4.對于液體、氣體有優越的密封效果
主要用途
?映像管和顯示器的固定
?辦公室冷卻風扇設備固定
?電動機馬達的固定
?儀表板固定
?電解腐蝕的部件固定
?熱膨脹而變形的部件固定
?小型機器的支撐
?水管和氣管的支撐

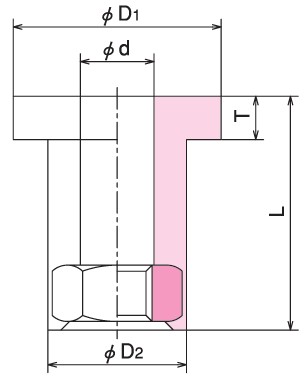

| 型號 | 螺絲的尺寸 | 標 準 尺 寸 mm | 產品重量 g | ||||
| (ISO) | D1 | D2 | d | T | L | ||
| KT-3 | M3X0.5 | 9 | 7 | 3.5 | 2.5 | 11.5 | 0.76 |
| KT-4 | M4X0.7 | 12 | 9 | 4.5 | 3 | 14.5 | 1.62 |
| KT-5 | M5X0.8 | 15 | 10 | 5.5 | 3.5 | 18 | 2.5 |
| KT-6 | M6X1.0 | 18 | 12.5 | 6.5 | 4 | 21 | 4.7 |
| KT-8 | M8X1.25 | 24 | 16 | 8.5 | 5 | 27 | 10.1 |
最低銷售數量是100個（1包）。 |

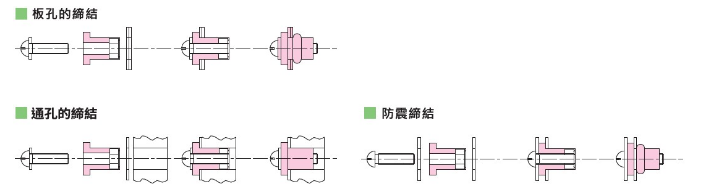

使用方法
使用橡膠套筒有單純的固定、震動隔絕2種目的。
不管哪一個場合，締結的方式都相同。從決定的底板一方將橡膠套筒插入、再鎖進螺絲使橡膠套筒膨脹，很容易就能進行鎖緊。
因?yàn)閱为?dú)以橡膠套筒就能進行鎖緊，不需要再使用華司墊片及螺母。
| 性值 | 容許載重N{kgf} | 懸吊方向 破壞載重N {kgf} | 底孔直徑 | 板厚 | 適當?shù)臄Q緊力矩N?cm {kgf?cm} | ||||
| 板孔 | 通孔 | ||||||||
| 壓縮 | 切線 | 壓縮?切線 | 板孔 | 通孔 | mm | mm | 板孔 | 通孔 | |
| KT-3 | 59 { 6} | 29{ 3} | 10{1.0} | 590 { 60} | 98{10} | 7.2?7.5 | 0.5 ?2.5 | 29{ 3}?39{ 4} | 39{ 4}?49{ 5} |
| KT-4 | 78 { 8} | 39{ 4} | 15{1.5} | 780 { 80} | 150{15} | 9.2?9.5 | 0.5?3.5 | 39{ 4}?49{ 5} | 39{ 4}?59{ 6} |
| KT-5 | 98{10} | 49{ 5} | 20{2.0} | 980 {100} | 200{20} | 10.2?10.5 | 1.0?4.5 | 49{ 5}?59{ 6} | 59{ 6}?98{10} |
| KT-6 | 140{14} | 69{ 7} | 29{3.0} | 1400{140} | 290{30} | 12.7?13.0 | 1.5?5.0 | 69{ 7}?88{ 9} | 250{25}?340 {35} |
| KT-8 | 270 {28} | 140{14} | 49{5.0} | 2700{280} | 490{50} | 16.2?16.5 | 1.5?6.5 | 120{12}?170{17} | 290{30}?390 {40} |
